Detailansicht der Frontplatte (110KB)

Die technischen Hintergründe zu Entzerrung und Rauschunterdrückung

Allgemein:

Stereo-Doppelcassettendeck mit 2 Einmotorenlaufwerken.
Kann nur auf Deck 2 aufnehmen, Deck 1 nur Wiedergabe.
Hat Dolby® B und C Rauschunterdrückung und HX PRO.
Hat Cinch-Ein- und Ausgänge und nicht regelbaren Kopfhöreranschluß.
Getrennte (!) Aussteuerungsregler L/R (etwas umständlich).
Hat Autoreverse und kann Reineisenbänder bespielen.
Einstellen der Entzerrung erfolgt mechanisch über die Bandkennöffnungen.
Leider kein Bias-Regler (wenigstens muß man sich nicht drum kümmern).
Pegelanzeige umschaltbar von -20...+6dB auf -3...+8dB in 1-dB-Schritten.
Kann mit doppelter Geschwindigkeit überspielen (nur einmal benutzt).
Umspulzeit C-60-Kassette: etwa 105 s



Technische Daten
(nach dem gleichnamigen Abschnitt aus der Bedienungsanleitung)

Vormagnetisierungsfrequenz	80 kHz
Bandgeschwindigkeit	4,76 cm/s bzw. 9,53 cm/s bei Überspielen mit 2facher Geschwindigkeit
Gleichlaufschwankungen	0,07% (WRMS) bzw. 0,2% (DIN)
Frequenzgang (DIN)     Erklärungen für Formeln s. nächste Tabelle.	Fe2O3 20Hz-17kHz CrO2 20Hz-17kHz Fe 20Hz-18kHz
Eingangsempfindlichkeit / Impedanz	60mV bei 47kOhm
Ausgangsspannung / Impedanz	Cinch:  400mV an 800 Ohm Kopfhörer: 30mV an 8 Ohm (Kopfhörer-Impedanz 8 - 600Ohm)





Übersicht über die Bandkennöffnungen

Kassettentyp	Bandkennöffnungen	Position auf der Kassette
Eisenoxid (Fe2O3)	0, nur Löschschutz	Löschschutzlaschen ganz außen
Chromdioxid (CrO2)	2	außen neben Löschschutzlaschen

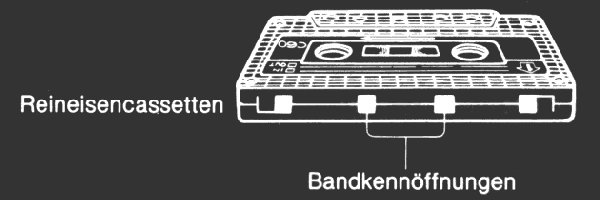

Reineisen (Fe)	4	2 außen + 2 innen (s.Abb.)
